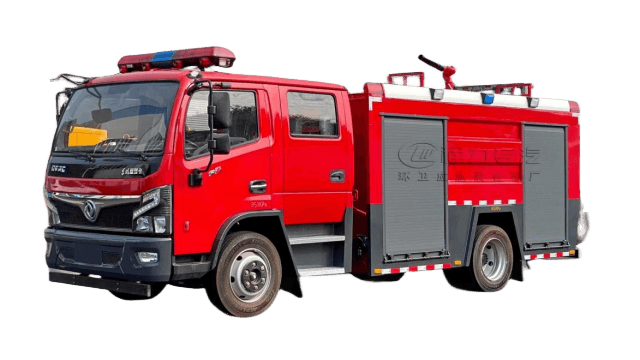

東風大福瑞卡5噸水罐消防車
（整車型號：CLW5110GXFSG50/DF型水罐消防車）
（底盤型號：EQ1125SJ8CDC）
技術規格書
一、 底 盤
型 ：東風汽車股份有限公司/EQ1125SJ8CDC
發 動 機云內170馬力
型 號：D30TCIF1
外形尺寸：長：6860 寬：2210 高：2880
排放標準：GB3847-2005,GB17691-2018國Ⅵ
功率：125kw
驅動型式：后輪驅動
軸 距：3800mm
二、 駕駛室
結 構：雙排座駕駛室
座位設置：2+3人
駕駛室內
設 備：除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭；
車身外接充電裝置；
三、 容 罐
容 量：水：5000Kg
材 質： 水罐：優質碳鋼
結 構： 框架焊接。內設防蕩板
設 備：1個人口孔，帶有快速鎖緊及開啟裝置。
1個液位指示器。
1個排污口，帶不銹鋼球閥。
2個注水口（左右各一）
四、 消防泵及管路系統
消防泵：CB10/30常壓消防泵
流 量： 常壓30L/s
壓 力： 常壓1.0
安裝型式： 后置
管路系統
吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。
出水管路： 兩側各1個出水口；通過罐到罐頂部有1個直徑≥89mm的水炮管路；
放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
五、 消防炮
型 號：PS30型消防炮
流 量：30（L/s）
射 程：水≥50m
壓 力：1.0MPa
六、 取力器
型 式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
七、 器材箱及泵房
材 質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結 構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。
開 門：器材箱左右兩側均有鋁合金卷簾門，輕便可靠、噪音小。
器材布置原則
v 所有器材放置確保戰斗展開時隊員不干涉；
v 按照使用頻率和器材重量及外形放置器材；
v 按照戰斗編成和器材使用邏輯關系放置器材；
v 按照人體行為科學放置器材。
八、 電器系統
車頂前面采用長排警燈（位于駕駛室前頂端）；
車頂后配有24V、60W照明燈1只；
車輛兩側上方配有爆閃燈；下方安裝側標志燈；
警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
九、總體技術要求
1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。
2、整車外觀保持一定的平整度，且符合有關規定。
3、所有鉚接保持一定的密度，符合企標規定。
4、所有焊接牢固，光潔，平整，符合企標規定。
5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件
1）底盤使用說明書 2）底盤質量保修卡
3）底盤維修手冊 4）底盤合格證
5）隨車工具清單 6）發動機號碼拓印件
7）底盤號碼拓印件 8）消防車使用說明書
9）消防車消防器材清單 10）消防車合格證
11）消防車跟蹤服務卡 12）消防交換清單
器材配備表
類 別 | 序號 | 水罐消防車 | 數量 | 單位 | 備 注 |
器材名 | |||||
隨車技術文件 | 1 | 消防車使用說明書 | 1 | 本 | |
2 | 消防車器材配置表 | 1 | 單 | ||
3 | 汽車底盤使用說明書 | 1 | 本 | ||
4 | 汽車底盤合格證 | 1 | 單 | ||
5 | 消防泵使用說明書 | 1 | 本 | ||
6 | 隨車附件（工具） | 1 | 套 | 原底盤隨車附件、工具 | |
滅 火 器 材 | 1 | 消防吸水管 | 2 | 根 | 4000mm×2 |
2 | 濾水器 | 1 | 件 | ||
3 | 分水器 | 1 | 件 | ||
4 | 集水器 | 1 | 件 | ||
5 | ∈65×20m水帶 | 4 | 盤 | 常壓 | |
6 | ∈80×20m水帶 | 2 | 盤 | 常壓 | |
7 | 異徑接口 | 2 | 件 | ||
8 | 異型接口 | 1 | 件 | ||
9 | 消防大斧 | 1 | 件 | ||
10 | 水帶包布 | 4 | 件 | ||
11 | 護帶橋 | 1 | 副 | ||
12 | 水帶掛鉤 | 4 | 件 | ||
13 | 地上消火栓扳手 | 1 | 件 | ||
14 | 地下消火栓扳手 | 1 | 件 | ||
15 | 吸水管扳手 | 2 | 件 | ||
16 | 消防水槍 | 2 | 支 | 直流開關開花各一支 | |
17 | 消防桶 | 1 | 個 | ||
破拆救生工具 | 1 | 滅火器 | 1 | 具 | |
2 | 鐵鍬 | 1 | 件 | ||
3 | 消防腰斧 | 1 | 件 | ||
4 | 丁字鎬 | 1 | 件 | ||
5 | 鐵鋌 | 1 | 件 |
